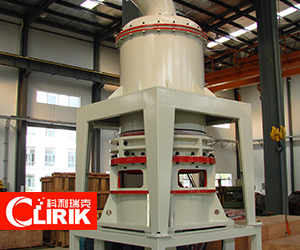

磨煤机的结构组成：

磨煤机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

磨煤机工作过程中的维护：

1、检查主机前后轴承室轴承润滑状况，如油脂积垢，要清洗干净，要更新润滑脂，看其轴承磨损状况，看其是否需要更换。

2、检查及其外部螺栓并坚固。

3、打开主机，检查击煤锤磨损状况，若严重需要更新新件。

4、检查粉碎部位各部衬板与机体固定螺栓有无松动，松动要坚固，衬板磨损严重要更换新件。

5、检查风扇叶片连接螺栓，有无松动，叶子是否磨损严重，如有发生松动应坚固或是更换。6、检查燃烧炉内部清除积垢，修补炉衬。

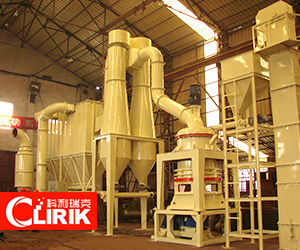

磨煤机工作过程中电动机通过减速机带动磨盘转动，物料经锁风喂料器从进料口落在磨盘中央，同时热风从进风口进入磨内。随着磨盘的转动，物料在离心力的作用下，向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过上部分离器时，在旋转转子的作用下，粗粉从锥斗落到磨盘重新粉磨，合格细粉随气流一起出磨，通过收尘装置收集，即为产品，含有水分的物料在与热气流的接触过程中被烘干，通过调节热风温度，能满足不同湿度物料要求，达到所要求的产品水分。通过调整分离器，可达到不同产品所需的粗细度。

磨煤机的性能特点：

1、高效节能：在成品细度及电动机功率相同的情况下，比气流磨、搅拌磨、球磨机的产量高一倍以上。

2、易损件使用寿命长：磨辊、磨环采用特殊材料锻制而成，从而使利用程度大大提高。在物料及成品细度相同的情况下，比冲击式破碎机与涡轮粉碎机的磨损件使用寿命长2-5倍，一般可达一年以上，加工碳酸钙、方解石时，使用寿命可达2-5年。

3、安全可靠性高：因磨腔内无滚动轴承、无螺钉，所以不存在轴承及其密封件易损的问题，不存在螺钉易松动而毁坏机器的问题。

4、产品细度高：产品细度一次性可达到D97≤5μm。

5、环保清洁：采用脉冲除尘器捕捉粉尘，采用消声器降低噪声，具有环保、清洁的特点。

技术参数：
